Model No
회전형
Model No
고정형
바퀴직경
 바퀴 폭
바퀴의 종류
베어링
구조
허용
하중
캐스터
높이
회전
반경
■ 캐스터 용어 ■ PLATE 용어
A.회전반경 (Swivel Radius)
캐스터 축의 중심에서 바퀴끝까지 거리
B.바퀴폭 (Thread Width)

C.바퀴의 직경 (Wheel Diameter)
캐스터 크기를 나타냄

D.캐스터 높이 (Overall Height)
바닥면에서 부탁면까지의 높이

E.Offset

1. Overall: Plate의 크기

2. Hole Spacing Slotted:
Bolt를 취부하는 구멍의 간격

3. Attaching Bolt Size
취부할 Bolt 규격







HOME > 제품소개 > CASTER




     ▶ 회전력을 강화한 이중 Race way 구조

     ▶ 아연도금 제품

     ▶ 다양한 스템사양

     ▶ 볼베어링 삽입



       ▶ 시장, 창고등의 운반구

     ▶ 각종 산업용 운반구

     ▶ 분리 수거용 운반구



[아이콘 설명보기]

도면

다운

TP5030-* *-SR

SRB TG

HR

HRB TG

PLY

PLY TG

GSR

LDP

HDP

MIR




TP5030R-* *-SR SRB TG
HR
HRB TG
PLY
PLY TG
GSR
LDP
HDP
MIR
 3(76)

11/4(32)

Soft Rubber

Soft Rubber

Hard Rubber

Hard Rubber

Polyurethane

Polyurethane

Gray Soft Rubber

Light Duty Plastic

Heavy Duty Plastic

Rubber / Plastic

Plain

Ball

Plain

Ball

Plain

Ball

Plain

Plain
Plain
Annular

56

56

100

110

75

100

56

100

110

70

102

73

TP5035-* *-SR
HR
MIR
TP5035R-* *-SR
HR
MIR
 31/2(89)
Soft Rubber
Hard Rubber
Rubber / Plastic

Plain
Plain
Annular

63
95
100

119

82

TP5040-**-SR
SRB TG

HR

HRB TG

LDP

HDP

STL

PLY

PLY TG

MIR

TP5040R-**-SR

SRB TG

HR

HRB TG

LDP

HDP

STL

PLY

PLY TG

MIR

 4(102)

Soft Rubber

Soft Rubber

Hard Rubber

Hard Rubber

Light Duty Plastic

Heavy Duty Plastic

Steel

Polyurethane

Polyurethane

Rubber / Plastic

Plain

Ball

Plain

Ball

Plain

Plain

Plain

Plain

Ball

Annular

75

75

115

115

100

135

135

85

105

110

128

89

TP5050-**-SR
SRB TG

HR

HRB TG

HDP

PLY

PLY TG

MIR

TP5050R-**-SR
SRB TG

HR

HRB TG

HDP

PLY

PLY TG

MIR

 5(127)

Soft Rubber

Soft Rubber

Hard Rubber

Hard Rubber

Heavy Duty Plastic

Polyurethane

Polyurethane

Rubber / Plastic

Plain

Ball

Plain

Ball

Plain

 Plain

Ball

Annular

80

80

115

115

135

95

115

110

154

102

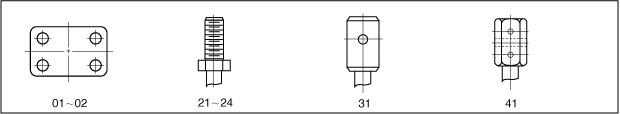

번 호

종     류

규 격  (m/m)

01

Rectangular Plate

(직사각형)

Overall                          95 × 64 × 4t
Hole Spacing                76 to 73 × 45
Attaching Bolt Size         M8(5/16")

02

Rectangular Plate
(직사각형 Big Plate)

Overall                          114 × 95
Hole Spacing                92 × 76 to 76 × 68
Attaching Bolt Size        M10 (3/8")

21
22

23
24

Threaded Stem
(나사형)

1/2" × 13山 × 25 L
1/2" × 13山 × 38 L
5/8" × 11山 × 27 L
5/8" × 11山 × 16 L

32

Round Plain Stem
(원주형)

ø 22 × 55L-ø8 Hole

41

Octagon Stem
(8각형)

ø 22 × 62L-ø7.3 Hole



약   호

명   세

TLB

SWB

C R
T G
L N

Top Lock Brake (회전형)

Swivel & Wheel Brake (회전형)

Chrome Plating
Thread Guards (볼 베어링 삽입 제품)
Lower Nut (나사형 제품에 적용)
